シーズヒーター

高品質・長寿命な製品に加え複雑形状にも曲げの対応が可能

各種ヒーターの原点となるシーズヒーターを終戦直後に米国GE社より技術導入(※)。
以来、ヒーターメーカーとして様々な業界・分野にて実績を積み重ねてまいりました。
工業分野で特にニーズの高いカスタム製品に取り組み、確かな生産体制を確立。大型ユニットヒーター・装置物まで一貫して設計・製造を行っております。
電力・石油化学・原子力発電用途に高い実績を持ち、高品質・長寿命な製品に加え、複雑形状にも対応可能な曲げ加工技術も有しています。
※今では一般的になっている『シーズヒーター』の名称は当社が命名したものです。

シーズヒーター|複雑形状などの曲げの対応が可能

  • フィン付きシーズヒーター

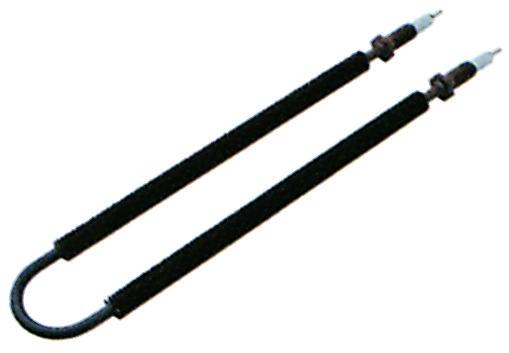

    フィン付きシーズヒーター
  • シーズヒーター組込品
    シーズヒーター組込品
  • シーズヒーター家電向
    シーズヒーター家電向

製品特徴

汎用性の高い液体対応
液体に直接投入して加熱可能。
高い密着性
個体に密着させて直接加熱が可能。
抗酸化腐食
発熱線が外気と遮断されているため酸化腐食がほとんどありません。
最適な保護管
使用温度や加熱物に最適な保護管の選択が可能。
長寿命対応
構造上、機械的な振動や衝撃に対して堅固。
優れたカスタマイズ性
用途に応じた形状の加工が可能。複雑形状のカスタム品を社内にて一貫生産いたします。

製品の導入分野

家電製品電気釜、オーブン・レンジ、アイロン、電気ポット、ホットプレート等
業務用装置

電気窯、オーブン、電気炉、鋳込みパーツ、プレス常盤、空調/冷暖房装置、厨房機器、お茶葉・コーヒー・ナッツ等食品類火入(ロースター)等

産業用機器 タンク加熱、薬液加熱・保温、低融点金属溶解、押出し成型機、バルブ/配管保温・加熱
加熱・保温 石油化学他工業用途(パイプライン・貯蔵タンクの配管・水道管・排水管・機器/装置類の保温、凍結防止、霜取り等)、半導体・液晶系製造工程、医薬品製造工程、医化学機器、鉛・ハンダ・亜鉛・アルミ等の溶解・加温(押出しビレット等の加熱)等
乾燥 塗装、木材、食料品、農林畜産、生ゴミ、汚泥等
その他

金属体への密着・埋め込み・鋳込み ヒートシールバー、プレス熱板、T-ダイ、諸機械、医療機器、光学機器、金型、LABO機等 押出し機シリンダー加熱等円筒形状物への加熱 薬液槽加熱等、ストリップヒーターを貼り付けて加熱等 熱板への組込み可能

製品の用途例

  • シーズヒーター|回転式ロール内部に取付け熱処理熱処理回転式ロール内部に取付け、繊維布、プラスチックフィルム等の熱処理を行うシーズヒーターです。
  • シーズヒーター|狭小部の加熱・保温狭小部の加熱・保温細管のシーズヒーターは狭小部の加熱・保温に多用されます。
  • シーズヒーター|農業電化農業電化農業電化の面でも、温床線、育苗器等に不可欠のシーズヒーターです。
  • シーズヒーター|金型の挿入加熱金型の挿入加熱シェルモールドマシンの金型にシーズヒーターを挿入加熱し、砂型乾燥、中子乾燥を行います
  • シーズヒーター|シリンダー等に巻きつけシリンダー等に巻きつけシリンダー等にシーズヒーター を巻きつけて、筒部及びその内容物を加熱保温します。
  • シーズヒーター|オーブン・レンジ用ヒーターオーブン・レンジ用ヒーターオーブン・レンジ用にもシーズヒーターが活用されます。
  • シーズヒーター|寒冷時のバルブ凍結防止寒冷時のバルブ凍結防止寒冷時のバルブの凍結防止にシーズヒーターを巻き付けて加熱、保温をします。
  • シーズヒーター|配管の予熱保温配管の予熱保温各種溶融金属や高粘度流体配管の予熱保温にもシーズヒーターが活用されます
  • シーズヒーター|空焼き性能空焼き性能密閉加熱にはシーズヒーターが空焼き性能を発揮します。
  • シーズヒーター|ダクト用設計ダクト用設計外部より簡単にダクトに取付けられるように設計されたシーズヒーターです。
  • シーズヒーター|熱処理炉ヒーター熱処理炉ヒーター各種熱処理炉としてシーズヒーターが使用されます。
  • シーズヒーター|食事保温の温蔵庫食事保温の温蔵庫病院・寮等の食事保温の温蔵庫としてのシーズヒーター。
  • シーズヒーター|缶体装着による外部加熱缶体装着による外部加熱オートクレーブ等の缶体にシーズヒーターを装着して外部より加熱し、化学反応を促進させます。
  • シーズヒーター|列車暖房器列車暖房器列車の暖房器にもシーズヒーターは活用されています。
  • シーズヒーター|槽外周に巻付け加熱槽外周に巻付け加熱真空タンク内部のリークその他の危険ある加熱に際しては槽外周にシーズヒーター を巻付け加熱。
  • シーズヒーター|溶接板予熱溶接板予熱特殊鋼等の溶接仕上りを効果的にする為の溶接板予熱用ヒーター。
  • シーズヒーター|金属の溶解用熱源金属の溶解用熱源地金、活字金等の溶解用熱源として、シーズヒーターは優れた熱効率を示しています。
  • シーズヒーター|プレス金型に挿入加熱プレス金型に挿入加熱プレス金型に挿入加熱することにより、均一な温度分布を与えることができます。
  • シーズヒーター|加熱保温(外周貼付け)加熱保温(外周貼付け)タンク外周にシーズヒーターを貼付けて、加熱保温が行われます。

シーズヒーターとは

シーズヒーターとは金属パイプ(シース)の中に発熱体となるコイル状のニクロム線を通したヒーターです。
英語ではsheathed heater(シーズドヒーター)と表記されます。

家庭内の家電製品の暖房熱源や、工業製品・工場設備・ものづくりの現場など、世界中で使用されています。
シーズヒーターは熱源の基本であり、ヒーターの原点となるヒーターです。


シーズヒーターの長寿命化

社内事例(長寿命を実現する製品設計)

  • 長寿命を実現する製品設計
  • 電気炉の使用温度から適正な発熱線温度となる様に部品選定
  • 品質を保つ製造工程管理体制・曲げなどのヒーター製作技術
  • 長寿命設計したシーズヒーターを電気炉に組み込み使用


シーズヒーター 標準仕様

ヒーター径φ6.0〜15
保護管材質アルミSUSINC
使用温度(℃)180260400750850
製作最大長さ6000mm
断面形状丸(◯) 三角(△)
