プラグヒーター・フランジヒーター（防爆対応可能）

液体・気体の加熱・保温に最適。熱効率100％ 防爆仕様トレースヒーターなど、各種対応

シーズヒーターと取付金具（フランジ等）の組合せによる、最もシンプルなヒーターです。
液体・気体・低温溶融金属等の加熱体として、直接加熱物に投入加熱する熱効率の高いヒーターです。

  • プラグヒーター：液体に浸して使用するネジ込み式のヒーター
  • フランジヒーター：シーズヒーターをＵ字加工し、板フランジに溶接したヒーター

防爆仕様も含む柔軟なカスタム製作

日本電熱では、シーズヒーターからの一貫製作により、多種多様な材質にて、大型熱交換器におよぶまで、柔軟にカスタム製作対応可能です。
マイカ系ヒーター、防爆仕様トレースヒーター等、各種対応しております。
熱電対および温度制御装置、システムアップに付きましても、カスタム仕様にあわせてご提案が可能です。

プラグヒーター（フランジヒーター）

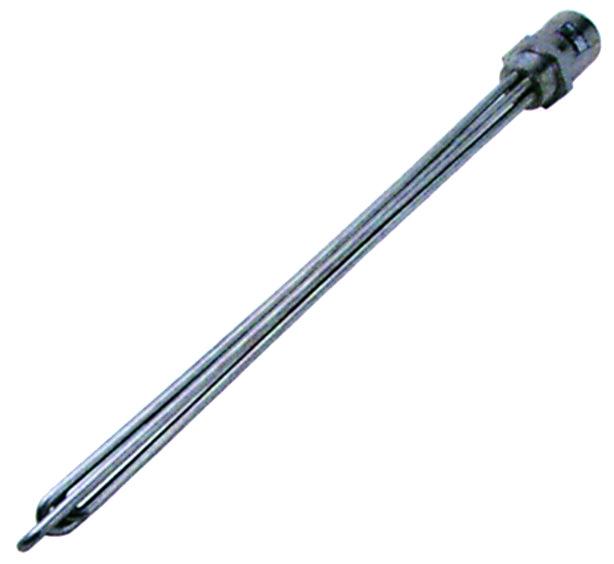

プラグヒーター

  • フランジヒーター（プラグヒーター）

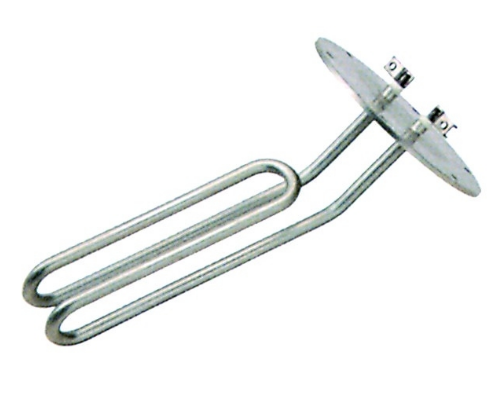

    フランジヒーター
  • プラグヒーター
    プラグヒーター

製品特徴

熱効率100％
液体の中に直接ヒーターを投入するため、熱効率100％です。
投込みヒーターは２タイプ
投込みヒーターはメッキ槽のように上部から投げ込んで使用するものと、タンクなどの側面、または底面よりフランジで取り付ける２タイプがあります。
用途別に各種ご用意
フランジ式、ねじ込み式、上部からの投入式など、用途別に取り付け方法に対応し、各種ご用意が可能です。
端子保護キャップも各種ご用意
端子保護キャップの構造については防爆対応構造、防滴型、その他の特殊なキャップも取り付けが可能です。ご相談ください。
特殊材質パイプに対応

特殊材質のパイプも製作が可能です。ご相談ください。

防爆対応など特殊規格に対応
熱媒ボイラー、蒸気ボイラー、各種槽内の液体加熱、熱交換器、圧力容器、防爆型電気加熱器の熱源など、ご希望に応じて製作可能です。

製品の導入分野

家電製品電気釜、オーブン・レンジ、アイロン、電気ポット、ホットプレート等
業務用装置 電気窯、オーブン、電気炉、鋳込みパーツ、プレス常盤、空調／冷暖房装置、厨房機器等
産業用機器 タンク加熱、薬液加熱・保温、低融点金属溶解、押出し成型機、バルブ／配管保温・加熱
加熱・保温 石油化学他工業用途（パイプライン・貯蔵タンクの配管・水道管・排水管・機器／装置類の保温、凍結防止、霜取り等）
半導体・液晶系製造工程、医薬品製造工程、医化学機器、鉛・ハンダ・亜鉛・アルミ等の溶解・加温（押出しビレット等の加熱）等
乾燥 塗装・木材・食料品・農林畜産・生ゴミ・汚泥等
その他 金属体への密着・埋め込み・鋳込み
ヒートシールバー、プレス熱板、T-ダイ、諸機械、医療機器、光学機器、金型、LABO機等
押出し機シリンダー加熱等円筒形状物への加熱
薬液槽加熱等、ストリップヒーターを貼り付けて加熱等
熱板への組込み可能

製品の用途例

  • プラグヒーター・フランジヒーター（底側面に装着）底側面に装着ヒーターを底側面に装着し液体の直接加熱を行います。
  • プラグヒーター・フランジヒーター（二重タンクによる間接加熱）二重タンクによる間接加熱直接投入不可能な液体加熱の場合は、二重タンクにて間接加熱します。
  • プラグヒーター・フランジヒーター（温水器）温水器熱いお湯を手軽に供給できる温水器となります。
  • プラグヒーター・フランジヒーター（タンク上部の活用）タンク上部の活用にヒーターをタンクの底部にまとめて取付ければ、上部は自由に使えます。
  • プラグヒーター・フランジヒーター（パイプ内の液体加熱）パイプ内の液体加熱配管されたパイプの途中に挿入して、パイプ内の液体を加熱します。
  • プラグヒーター・フランジヒーター（半田溶融槽用）半田溶融槽用耐蝕性被覆や鋳込式構造による用途の一例で半田溶融槽用に使用されているヒーターです。
  • プラグヒーター・フランジヒーター（熱媒油、重油ボイラー等に投込み加熱）熱媒油、重油ボイラー等熱媒油、重油ボイラー等のタンクにも安全に高性能な加熱を行います。
  • プラグヒーター・フランジヒーター（投込み加熱）投込み加熱タンク上部より投入して加熱出来ます。ヒーターは底部のみでなく、立上り部の発熱も可能です。
  • プラグヒーター、フランジヒーター（熱媒油加熱用ヒーター）熱媒油加熱用ヒーター熱媒油加熱用ヒーター。ご希望に応じ製作いたします。（フランジヒーター）
  • プラグヒーター、フランジヒーター（丸型タンク加熱）丸型タンク加熱最適な金属を保護パイプとして使用し、液体・薬品による侵食の不安もありません。
  • プラグヒーター・フランジヒーター（蒸気発生装置）蒸気発生装置蒸気発生装置等に使用される温水用ヒーターの一例。
  • プラグヒーター・フランジヒーター（高性能かつ清潔な発熱体）高性能かつ清潔な発熱体恒温槽、蒸留器等の高性能で清潔な発熱体となります。

標準製品

標準製品　OH-N型（プラグヒーター・フランジヒーター）

標準製品OH-N型（プラグヒーター・フランジヒーター）


標準製品　OH-P型（プラグヒーター・フランジヒーター）

プラグヒーター・フランジヒーター（防爆対応可能） 液体・気体の加熱・保温に最適。熱効率100％ 防爆仕様トレースヒーターなど、各種対応 シーズヒーターと取付金具（フランジ等）の組合せによる、最もシンプルなヒーターです。 液体・気体・低温溶融金属等の加熱体として、直接加熱物に投入加熱する熱効率の高いヒーターです。 プラグヒーター：液体に浸して使用するネジ込み式のヒーター フランジヒーター：シーズヒーターをＵ字加工し、板フランジに溶接したヒーター 防爆仕様も含む柔軟なカスタム製作 日本電熱では、シーズヒーターからの一貫製作により、多種多様な材質にて、大型熱交換器におよぶまで、柔軟にカスタム製作対応可能です。 マイカ系ヒーター、防爆仕様トレースヒーター等、各種対応しております。 熱電対および温度制御装置、システムアップに付きましても、カスタム仕様にあわせてご提案が可能です。 プラグヒーター（フランジヒーター） プラグヒーター フランジヒーター（プラグヒーター） フランジヒーター プラグヒーター プラグヒーター 製品特徴 熱効率100％ 液体の中に直接ヒーターを投入するため、熱効率100％です。 投込みヒーターは２タイプ 投込みヒーターはメッキ槽のように上部から投げ込んで使用するものと、タンクなどの側面、または底面よりフランジで取り付ける２タイプがあります。 用途別に各種ご用意 フランジ式、ねじ込み式、上部からの投入式など、用途別に取り付け方法に対応し、各種ご用意が可能です。 端子保護キャップも各種ご用意 端子保護キャップの構造については防爆対応構造、防滴型、その他の特殊なキャップも取り付けが可能です。ご相談ください。 特殊材質パイプに対応 特殊材質のパイプも製作が可能です。ご相談ください。 防爆対応など特殊規格に対応 熱媒ボイラー、蒸気ボイラー、各種槽内の液体加熱、熱交換器、圧力容器、防爆型電気加熱器の熱源など、ご希望に応じて製作可能です。 製品の導入分野 家電製品 電気釜、オーブン・レンジ、アイロン、電気ポット、ホットプレート等 業務用装置 電気窯、オーブン、電気炉、鋳込みパーツ、プレス常盤、空調／冷暖房装置、厨房機器等 産業用機器 タンク加熱、薬液加熱・保温、低融点金属溶解、押出し成型機、バルブ／配管保温・加熱 加熱・保温 石油化学他工業用途（パイプライン・貯蔵タンクの配管・水道管・排水管・機器／装置類の保温、凍結防止、霜取り等） 半導体・液晶系製造工程、医薬品製造工程、医化学機器、鉛・ハンダ・亜鉛・アルミ等の溶解・加温（押出しビレット等の加熱）等 乾燥 塗装・木材・食料品・農林畜産・生ゴミ・汚泥等 その他 金属体への密着・埋め込み・鋳込み ヒートシールバー、プレス熱板、T-ダイ、諸機械、医療機器、光学機器、金型、LABO機等 押出し機シリンダー加熱等円筒形状物への加熱 薬液槽加熱等、ストリップヒーターを貼り付けて加熱等 熱板への組込み可能 製品の用途例 プラグヒーター・フランジヒーター（底側面に装着） 底側面に装着 ヒーターを底側面に装着し液体の直接加熱を行います。 プラグヒーター・フランジヒーター（二重タンクによる間接加熱） 二重タンクによる間接加熱 直接投入不可能な液体加熱の場合は、二重タンクにて間接加熱します。 プラグヒーター・フランジヒーター（温水器） 温水器 熱いお湯を手軽に供給できる温水器となります。 プラグヒーター・フランジヒーター（タンク上部の活用） タンク上部の活用に ヒーターをタンクの底部にまとめて取付ければ、上部は自由に使えます。 プラグヒーター・フランジヒーター（パイプ内の液体加熱） パイプ内の液体加熱 配管されたパイプの途中に挿入して、パイプ内の液体を加熱します。 プラグヒーター・フランジヒーター（半田溶融槽用） 半田溶融槽用 耐蝕性被覆や鋳込式構造による用途の一例で半田溶融槽用に使用されているヒーターです。 プラグヒーター・フランジヒーター（熱媒油、重油ボイラー等に投込み加熱） 熱媒油、重油ボイラー等 熱媒油、重油ボイラー等のタンクにも安全に高性能な加熱を行います。 プラグヒーター・フランジヒーター（投込み加熱） 投込み加熱 タンク上部より投入して加熱出来ます。ヒーターは底部のみでなく、立上り部の発熱も可能です。 プラグヒーター、フランジヒーター（熱媒油加熱用ヒーター） 熱媒油加熱用ヒーター 熱媒油加熱用ヒーター。ご希望に応じ製作いたします。（フランジヒーター） プラグヒーター、フランジヒーター（丸型タンク加熱） 丸型タンク加熱 最適な金属を保護パイプとして使用し、液体・薬品による侵食の不安もありません。 プラグヒーター・フランジヒーター（蒸気発生装置） 蒸気発生装置 蒸気発生装置等に使用される温水用ヒーターの一例。 プラグヒーター・フランジヒーター（高性能かつ清潔な発熱体） 高性能かつ清潔な発熱体 恒温槽、蒸留器等の高性能で清潔な発熱体となります。 標準標準製品OH-P型（プラグヒーター・フランジヒーター）


標準製作範囲（プラグヒーター・フランジヒーター）

電源圧力AC100V〜550V
出力 10W〜1000kw/1フランジ
圧力 真空〜170kg/㎠G
温度 -170℃〜＋850℃
フランジ JIS5k〜JIS63K
ANSI#150〜#2500
呼び径40A〜900A
（その他ご指定のフランジ）
フランジ下長さ 最大2900mm
取付シーズヒーター本数 1〜350本/1フランジ

被加熱物と必要ワット密度（プラグヒーター・フランジヒーター）

被加熱物 ワット密度（W/cm²）
水 5～14
食用油 4
機械油 3
タービン油 0.5～2.5
C重油 1.5～4
熱媒油 1.5～3
流動パラフィン、ワックス 1.5～2.5
トリクレン 5
アスファルト、タール 0.8～1.5
ソルト 3～5

防爆対応などの特殊規格製品（プラグヒーター・フランジヒーター）

標準タイプのOH-P型と同じ形式のもので熱媒ボイラー、蒸気ボイラー、各種槽内の液体加熱、熱交換器、圧力容器、防爆型電気加熱器の熱源等に使用され、ご希望に応じて各種製作いたしております。

標準品寸法表（プラグヒーター・フランジヒーター）

油加熱用（プラグヒーター・フランジヒーター）

カタログ
番号		 ヒーター
本数		 電圧
(V)		 容量
(W)		 A
(mm)		 B
(mm)		 C
(mm)		 P型 N型 W/
cm²
D1 E F G1 J1 D2 H G2 J2
OH-F-
1005		 1 100 500 260 230 38 120 95 12 54 73 69 1 1/2" 51 73 2.9
OH-F-
1010		 2 100 1000 260 230 38 120 95 12 54 73 69 1 1/2" 51 73 2.9
OH-F-
2010A		 2 200 1000 260 230 38 120 95 12 54 73 69 1 1/2" 51 73 2.9
OH-F-
2010B		 3 200 1000 250 220 48 130 105 14 62 78 78 2" 70 75 2.0
OH-F-
1015		 2 100 1500 350 320 38 120 95 12 54 73 69 1 1/2" 57 73 3.1
OH-F-
2015		 2 200 1500 350 320 38 120 95 12 54 73 69 1 1/2" 57 73 3.1
OH-F-
2020		 3 200 2000 350 320 48 130 105 14 62 78 78 2" 70 75 2.8
OH-F-
2030A		 2 200 3000 700 670 38 120 95 12 54 73 69 1 1/2" 57 73 3.0
OH-F-
2030B		 3 200 3000 500 470 48 130 105 14 64 78 78 2" 70 75 2.9
OH-F-
2050		 3 200 5000 800 770 58 155 130 14 75 78 87 2 1/2" 86 98 2.9
OH-F-
2070		 3 200 7000 1100 1070 58 155 130 14 75 78 87 2 1/2" 86 98 2.9
OH-F-
20100		 3 200 10000 1550 1500 58 155 130 14 75 78 87 2 1/2" 86 98 3.0

水加熱用（プラグヒーター・フランジヒーター）

カタログ
番号		 ヒーター
本数		 電圧
(V)		 容量
(W)		 A
(mm)		 B
(mm)		 C
(mm)		 P型 N型 W/
cm²
D1 E F G1 J1 D2 H G2 J2
OH-C-
1006		 1 100 600 200 130 38 120 95 12 54 78 69 2 1/2" 57 73 6.1
OH-C-
1010		 2 100 1000 200 110 38 120 95 12 54 73 69 1 1/2" 57 73 6.0
OH-C-
2010		 1 200 1000 330 220 38 120 95 12 54 73 69 1 1/2" 57 73 6.0
OH-C-
2020A		 2 200 2000 330 220 38 120 95 12 54 73 69 1 1/2" 57 73 6.0
OH-C-
2020B		 3 200 2000 250 170 48 130 105 14 62 78 78 2" 70 75 5.2
OH-C-
2030		 3 200 3000 350 240 48 130 105 14 62 78 78 2" 70 75 5.5
OH-C-
2050		 3 200 5000 600 380 48 130 105 14 62 78 78 2" 70 75 5.8
OH-C-
2080		 3 200 8000 950 600 58 155 130 14 75 78 87 2 1/2" 86 98 5.9
OH-C-
20100		 3 200 10000 1100 700 58 155 130 14 75 78 87 2 1/2" 86 98 6.3
OH-C-
20140		 3 200 14000 1300 900 58 155 130 14 75 78 87 2 1/2" 86 98 6.9
